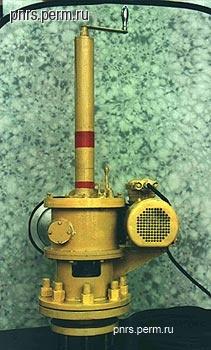

Установки холодной врезки -50, -150, -300 предназначены для вырезки отверстий диаметром 36, -80, -120, -170, -250 мм в действующих нефтегазопроводах под давлением через запорную арматуру Ду=50, Ду=100, Ду=150, Ду=200, Ду=300 взрывоопасных зонах класса "2" согласно ГОСТ Р 51330.9. Управление включения вращения и перемещения шпинделя установки, осуществляется дистанционно с пульта управления, что позволяет исключать присутствие человека в месте непосредственной врезки.
На оборудование имеются вся разрешительная документация на применение оборудования в нефте- газо- трубопроводах - Сертификаты соответствия выданный "ВНИИБТ-сертификат"" и Разрешение на применения оборудования выданный "Федеральной службой по экологическому контролю, техническому и атомному надзору"
Применяемый инструмент и приспособления:
— Сверла сплошного сверления Ø36мм, ступенчатые Ø80мм.
— Кольцевые, комбинированные фрезы с механическим креплением резцов Ø120мм, Ø132мм, Ø170мм, Ø250мм.
— Для УХВ - 150 переходник Ду 150/Ду 100 6,3 МПа.
* По требованию заказчика возможна поставка переходников с Ду 150 Ру 6,3 МПа к задвижкам Ду 150 Ру - 4 МПа, Ру 2,5 МПа, Ру 1,6 МПа и к задвижкам Ду 100 Ру - 4 МПа, Ру 2,5 МПа, Ру 1,6 МПа.
— Для УХВ - 300 переходник Ду 300/Ду 200 6,3 МПа.
* По требованию заказчика возможна поставка переходников с Ду 300 Ру 6,3 МПа к задвижкам Ду 300 Ру - 4 МПа, 2,5 МПа, Ру 1,6 МПа, к задвижкам Ду 200 Ру - 4 МПа, 2,5 МПа, Ру 1,6 МПа, к задвижкам Ду 150 Ру - 4 МПа, 2,5 МПа, Ру 1,6 МПа.
— Специальные ключи.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| | | УХВ-50 | УХВ-150 | УХВ-300 |
| Максимальное давление в вырезаемом трубопроводе | Мпа (кгс/см2) | 6,3 (63) | 6,3 (63) | 6,3 (63) |
| Частота вращения режущего инструмента | об./мин. | 33,21 | 49,82 | 49,82 |
| Подача режущего инструмента | мм/об. | 0,078 | 0,062 | 0,062 |
| Ход при вырезке отверстия | мм | 50 | 100 | 120 |
| Направление вращение инструмента | | правое | правое | правое |
| Время вырезки отверстий | мин. | не более 15 | не более 15 | не более 15 |
| Электродвигатель | | АИМ80А4У2,5 | АИМ80А4У2,5 | АИМ80А4У2,5 |
| Установленная мощность | кВт | 1,1 | 2,2 | 3,0 |
| Число оборотов | об/мин | 1395 | 1395 | 1395 |
| Врывозашита ГОСТ 12.2.020-76 | | 1Ехdе11ВТ4/ 2Ехdест4 | 1Ехd11ВТ4/ 2Ехd11СТ4 | 1Ехd11ВТ4/ 2Ехd11СТ4 |
| Габаритные размеры | мм | 275х666х750 | 1260х670х360 | 1750х785х525 |
| Высота патрубка | мм | 176 | 235 | 250 |
| Высота патрубка с задвижкой | мм | 426 | 685 | 1000 |
| Масса (без электрооборудования и переходника для задвижки) | кг | 47 | 113 | 165 |
| Диаметр зенкера (сверла) | мм | 36 | 80, 120 | 132, 170, 250 |
